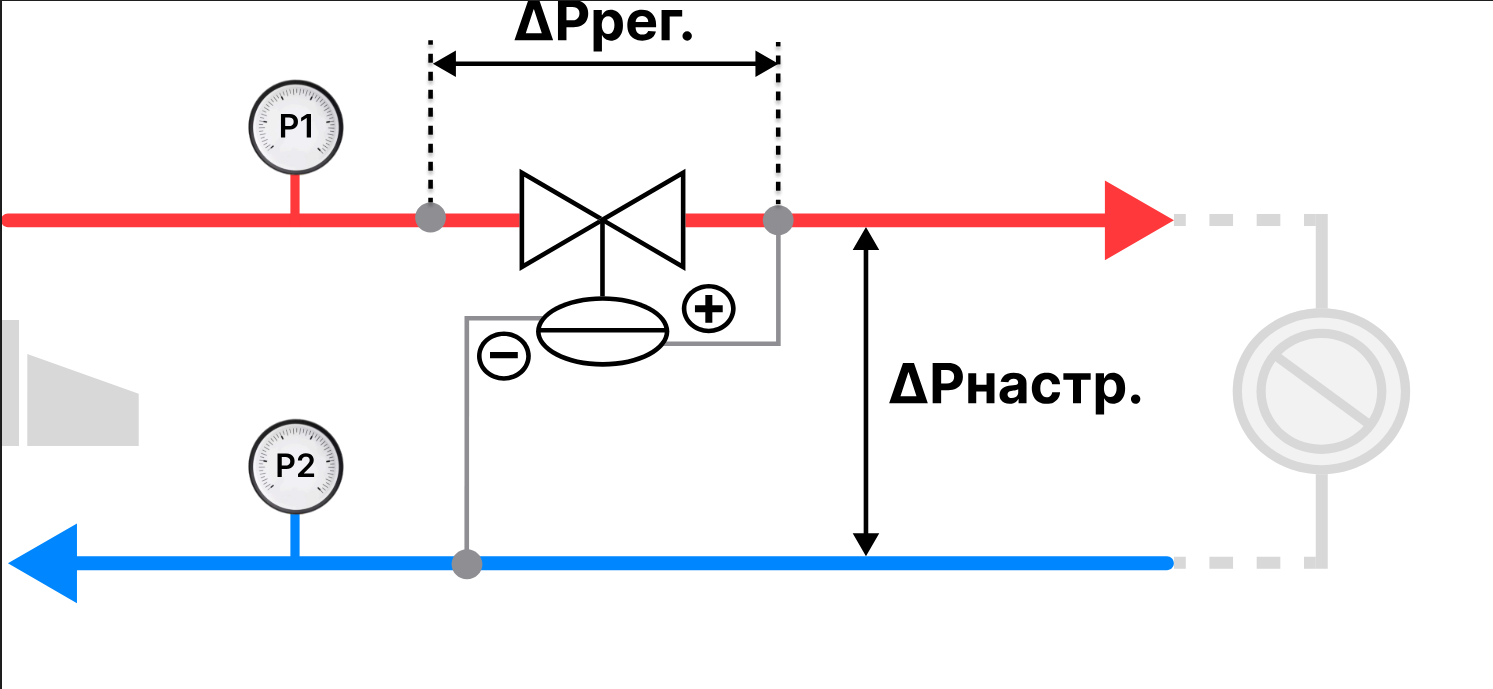

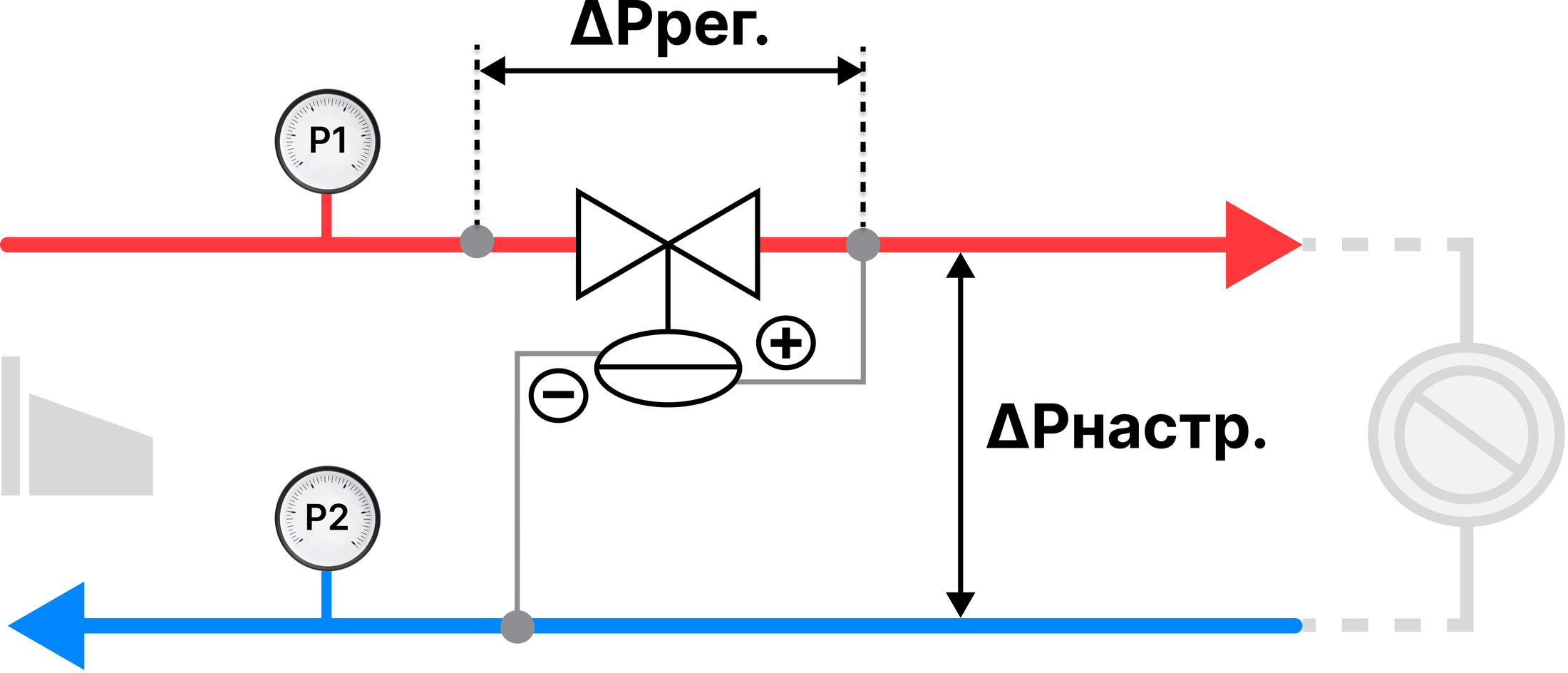

Подбор регулятора прямого действия

Расход через клапан, м³/ч

Температура в подающем трубопроводе T1, °C

Температура в обратном трубопроводе T2, °C

Давление в подающем трубопроводе P1, бар

Давление в обратном трубопроводе P2, бар

Перепад давлений, поддерживаемый регулятором, бар

DNрасч.

26,59

Kv расчетный

8,165

Vдоп

5 м/с

Тип регулятора	DN	Kvs	Диапазон настройки регулятора, бар	Скорость в клапане, м/с	Фактический перепад давления на клапане, бар	∆Рф на полн откр, бар	Δpmax в бескавитационном режиме, бар
РА-М-32-16-1.1-СЧ-1,6-150-У	32	16	1.1 (0,5 - 3)	3,452	1,5	0,391	3,064
РА-М-40-20-1.1-СЧ-1,6-150-У	40	20	1.1 (0,5 - 3)	2,209	1,5	0,25	3,064
РА-М-40-25-1.1-СЧ-1,6-150-У	40	25	1.1 (0,5 - 3)	2,209	1,5	0,16	3,064
